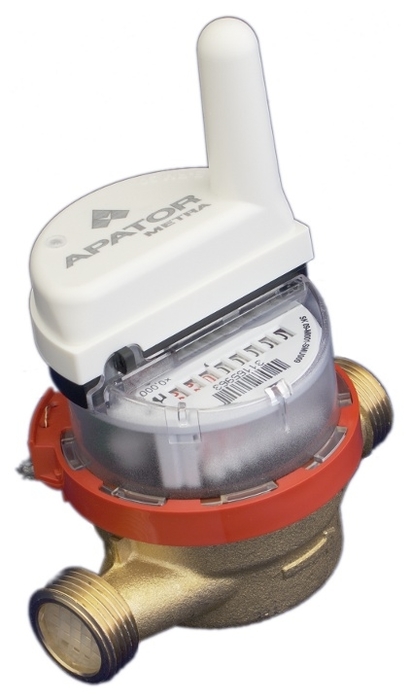

Elektronický rádiový modul E-RM 30

Délka vysílání

8 ms

Dosah vysílaných dat

až 500 m (bez vstupu do domu, s doplňkovou panelovou anténou) Pozn.: Veškeré kovové konstrukční prvky jako armování, výtahy, rozvodny, atd. negativně ovlivňují dosah rádiového signálu.

Kódování dat

ano

Kontrola funkce

automatická

Krytí

IP 64

Materiál

polykarbonát

Napájení

lithiová baterie 3,0 V

Nominální průměr

detekce zpětného toku např. při otočení vodoměru elektronická plomba - zaznamenání data manipulace při sejmutí modulu možnost mechanického zaplombování rádiového modulu k vodoměru

Ochrana proti ovlivnění

rádiové a infračervené rozhraní

Provozní frekvence

868 MHz

Provozní teplota

5 až 50 °C

Rozměry (v x š x h)

70 x 43 x 69 mm

Třída elektromagnetického prostředí

Třída klimatického a mech. prostředí

Vysílací výkon

< 5 mW

Zálohování dat

každodenní zálohování naměřených údajů včetně reálného času

Odečet údajů

Prutová anténa modulu E-RM 30 se vyznačuje velmi dobrou účinností. Díky tomu je možné bezproblémově odečítat data bez vstupu do bytu nebo domu, a to i v případě instalace vodoměrů ve stoupačkových šachtách mnohapatrových budov. Odečet naměřených dat může být prováděn pracovníkem rozúčtovací firmy s pomocí mobilní přijímací jednotky před domem. Pokud požadujete on-line informace každý den, může být odečet prováděn i systémem centrálních odečtů CRS 40 nainstalovaným v domě.

Pokud používáte také rádiové indikátory topných nákladů E-ITN 30, můžete je odečítat spolu s rádiovými moduly.

Uživatelská kontrola

Uživatelská kontrola množství spotřebované vody je možná na analogovém číselníku vodoměru.

Ochrana proti ovlivnění

Na rozdíl od klasického vodoměru umí rádiový modul E-RM 30 rozlišit i směr toku vody - je tak možné odhalit případnou manipulaci s vodoměrem (jeho otočení).

Rádiový modul je samozřejmě možné zajistit klasickou mechanickou plombou proti demontáži z vodoměru. Pro případ sejmutí je rádiový modul vybaven elektronickou plombou, která umožňuje rozeznat neautorizovanou manipulaci a zaznamená její přesné datum. Informace o sejmutí rádiového modulu z vodoměru je vysílána v rádiovém signálu.

Pomocí infračerveného rozhraní je možné z paměti přístroje přečíst měsíční hodnoty dopředného i zpětného toku 12 měsíců zpět.

Vodoměry Apator Powogaz jsou nadstandardně chráněny proti účinkům magnetického pole.

Použití

Rádiový modul je určen pro použití v sestavě s níže uvedenými vodoměry Apator Powogaz v libovolné pracovní poloze.

Typ	studená voda teplá voda		JS-1,6 JS90-1,6	JS-2,5 JS90-2,5	JS-2,5-G1 JS90-2,5-G1	JS-4 JS90-4
Nominální průměr		[mm]	15		20
Trvalý průtok Q3		[m3/h]	1,6	2,5		4
Přetěžovací průtok Q4		[m3/h]	2	3,125		5
Minimální průtok Q1 (horizontální / vertikální montáž)		[dm3/h]	16 / 32 20 / 40	25 / 50 31,25 / 62,5		40 / 80 50 / 100
Přechodový průtok Q2 (horizontální / vertikální montáž)		[dm3/h]	25,6 / 51,2 32 / 64	40 / 80 50 / 100		64 / 128 80 / 160
Maximální dovolená chyba (Q2 až Q4)			±2 % ±3 %
Max. pracovní teplota		[°C]	30 90
Max. pracovní tlak			1,6 MPa (16 bar)
Délka		[mm]	110		130
Shodnost s normami			MID, EN 14154, OIML R49
Třída přesnosti		MID	R100 - H, R50 - V R80 - H, R40- V
